產品說明

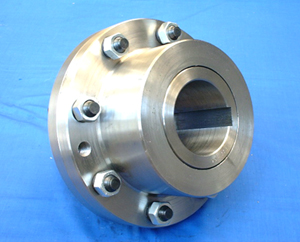

 CLZ型齒式聯軸器 特點及應用場合：具有少量軸線偏移補償性能，不能緩沖、減振。外形尺寸小，理論上傳遞轉矩大，需要潤滑、密封，但噪聲較大、價格貴，用于聯接水平兩同軸線軸系傳動。用于低速、重載工況條件下聯接水平兩同軸線，如冶金機械、重型機械等。CL、CLZ型為直齒式齒形，用于低速重載，兩水平軸聯接，直齒式補償性能差，是淘汰品種，已被鼓形齒式代替，不應再選用。

    CL型--直齒式基本型，用于兩輔端直接聯接；

型號	公稱轉距 Tn N.m	軸孔直徑	軸孔長度	D	D1	D2	C	質量 kg
			Y
		d1,d2	L
CLZ1	710	18,19	42	170	110	55	16.0	7.96
		20,22,24	42				6.0
		25-60	62-142				2.5
CLZ2	1400	30-70	82-142	185	125	70	2.5	12.3
CLZ3	3150	40-90	112-172	220	150	90	2.5	25.4
CLZ4	5600	45-100	112-212	250	175	110	2.5	37.5
CLZ5	8000	50-120	112-212	290	200	130	5.0	54.8
CLZ6	11200	60-130	142-252	350	260	170	5.0	76.4
CLZ7	18000	65-150	142-252	350	260	170	5.0	106.0
CLZ8	23600	80-170	172-302	380	290	190	5.0	138.0
CLZ9	28000	90-190	172-352	430	330	210	5.0	162.0
CLZ10	50000	110-220	212-352	490	390	260	5.0	254.0
CLZ11	71000	120-250	212-410	545	445	300	5.0	374.0
CLZ12	100000	140-280	252-470	590	490	340	5.0	526.7
CLZ13	140000	160-300	302-470	680	555	380	7.5	749.0
CLZ14	200000	180-340	302-550	730	610	420	7.5	965.0
CLZ15	250000	200-380	352-550	780	660	480	7.5	1196
CLZ16	355000	240-420	410-650	900	755	530	10.0	1855
CLZ17	560000	260-480	410-650	1000	855	630	10.0	2690
CLZ18	710000	300-530	470-800	1100	950	710	10.0	3561
CLZ19	1000000	360-560	550-800	1250	1050	800	15.0	4808
