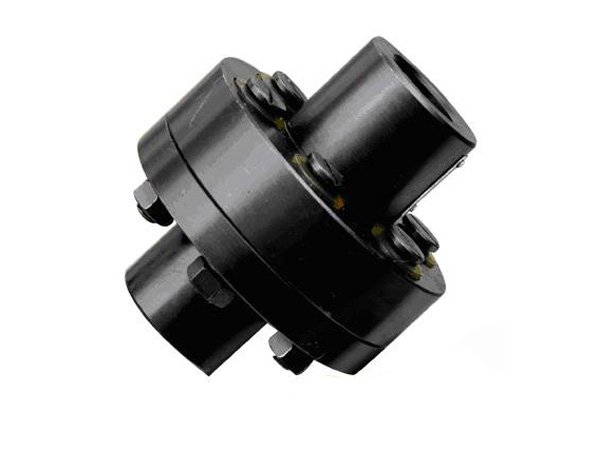

HL型彈性注銷聯軸器

HL型彈性注銷聯軸器

產品說明
　　HL型彈性柱銷聯軸器已列為國家標準GB5014-85，適用于各種機械聯接兩同軸線的傳動軸，通常用于動頻繁的高低速運動。工作溫度為-20 ～+80℃；傳遞公稱扭矩為40～20000N.m。

　　HL型-彈性柱銷聯軸器具有較大結構簡單、合理、維修方便、兩面對稱可互換，壽命長，允許較大的軸向竄動，具有緩沖、減震、耐磨等性能。
　　軸孔型式有圓柱形(Y)、圓錐形(Z)和短圓柱形(J)。軸孔和鍵槽按國家標準GB3852-83《聯軸器軸柱和鍵槽形式及尺寸》的規定加工。半聯軸器采用精密鑄造，鑄鐵HT20-40、鑄鋼ZG35Ⅱ,軸孔和鍵槽采用拉制成型,柱銷采用MC尼龍b制成。
　　HL型彈性柱銷聯軸器是利用若干非金屬彈性材料制成的柱銷，置于兩半聯軸器凸緣孔中，通過柱銷實現兩半聯軸器聯接。該聯軸器結構簡單，容易制造，裝拆更換彈性元件比較方便，不用移動兩半聯軸器。彈性元件(柱銷)的材料一般選用尼龍，有微量補償兩軸線偏移能力，彈性件工作時受剪切，工作可靠性*差，僅適用于要求很低的中速傳動軸系，不適用于工作可靠性要求較高的工況。
　　HL型-彈性柱銷聯軸器基本參數和主要尺寸：

型號 公稱扭矩 Tn(N.m) 許用轉速 [n]r/min 軸孔直徑 d 1 d 2 d z 軸孔配合長度 D S 轉動慣量 Kg.m 2 重量 Kg
Y型 Z、J 1 、 Z型
L L 1 L
鐵 鐵 鋼 鐵
HL1 160 7100 12 14 12 14 32 27 32 90 2.5 0.0064 2
16 18 16 18 42 30 42
19 19
20 22 20 22 52 38 52
24
HL2 315 5600 20 22 20 22 52 38 52 120 2.5 0.253 5
24 24
25 28 25 28 62 44 62
30 32 30 32 82 60 82
35
HL3 630 5000 30 32 30 32 82 60 82 160 2.5 0.6 8
35 38 35 38
40 42 40 42 112 84 112
45 48
HL4 1250 4000 2800 40 42 40 42 112 84 112 195 3 3.4 22
45 48 45 48
50 55 50 55
56 56
60 63   142 107 142
HL5 2000 3550 2500 50 55 50 55 112 84 112 220 3 5.4 30
56 56
60 63 60 63 142 107 142
65 67 65 67
71 75
HL6 3150 2800 2100 60 63 60 63 142 107 142 280 4 15.6 53
65 70 65 70
71 75 71 75
80 80
85   172 132 172
HL7 6300 2240 1700 70 71 70 71 142 107 142 320 4 41.1 98
75 75
80 85 80 85 172 132 172
90 95 90 95
100 110 100 212 167 212
HL8 10000 2120 1600 80 85 80 85 172 132 172 360 5 56.5 119
90 95 90 95
100 110 100 110 212 167 212
120 125
HL9 16000 1800 1250 100 110 100 110 212 167 212 410 5 133.3 197
120 125 120 125
130 140 130 252 202 252
HL10 25000 1560 1120 110 120 110 120 212 167 212 480 6 273.2 322
125 125
130 140 130 140 252 202 252
150 150
160 170 160 302 242 302
180
HL11 31500 1320 1000 130 140 130 140 252 202 252 540 6 555.7 520
150 150
160 170 160 170 302 242 302
180 180
190 200 190 352 282 352
220
HL12 63000 1250 950 160 170 160 170 302 242 302 630 7 902 714
180 180
190 200 190 200 352 282 352
220 220
240 250   410 330 -
260
HL13 100000 1120 850 190 200 190 200 352 282 352 710 8 1700 1057
220 220
240 250 240 250 410 330 -
260 260
280 300   470 380 -
HL14 160000 850 630 240 250 240 250 410 330 - 800 8 4318 1956
260 260
280 300 300 470 380 -
320
340   550 450 -
